의료용 전원 공급 장치에서 2×MOPP란 무엇인가요? IEC 60601 절연에 대한 설명

절연 전원 공급 장치를 사용하더라도 많은 의료 기기가 IEC 60601 인증을 통과하지 못하는 이유는 무엇일까요?

많은 의료기기 제조업체는 절연형 AC-DC 전원 공급 장치를 사용하는 것만으로 도 IEC 60601 안전 요구 사항을 충족하기에 충분하다고 생각합니다. 그러나 공식 인증 과정에서 환자 보호 미흡, 과도한 누설 전류 또는 불충분한 절연 거리로 인해 제품이 불합격되는 경우가 종종 발생합니다.

가장 간과되는 요구사항 중 하나는 2×MOPP(환자 보호 수단) 입니다 . 개발 초기 단계에서 잘못된 전력 아키텍처를 선택하면 반복적인 인증 실패, 비용이 많이 드는 재설계, 제품 출시 지연으로 이어질 수 있습니다.

2×MOPP(환자 보호 수단)

의료기기 OEM 제조업체는 다음과 같은 상황에서 2×MOPP 요구사항을 자주 접하게 됩니다.

• IEC 60601 인증
• 누설 전류 테스트
• 격리 검증
• EMC 문제 해결
• 의료용 어댑터 선택

하지만 많은 엔지니어링 팀은 2×MOPP가 미치는 영향이 얼마나 큰지 과소평가합니다.

• 환자의 안전
• 누설 전류 성능
• 연면거리 및 간격
• EMC 동작
• 인증 성공
• 장기적인 신뢰성

실제로 부적절한 격리 구조는 다음과 같은 결과를 초래할 수 있습니다.

• 누설 전류 고장
• 고전압 고장
• IEC 60601 인증 거부
• EMC 불안정성
• 비용이 많이 드는 재설계 주기
• 제품 출시 지연

이 가이드에서는 다음 사항을 설명합니다.

• 2×MOPP의 의미는 무엇인가
• 표준 단열재와 어떻게 다른가
• 의료기기에 강화 격리가 필요한 이유는 무엇일까요?
• 2×MOPP가 EMC 및 누설 전류에 미치는 영향
• 의료용 전력 시스템 설계 시 OEM 업체들이 흔히 저지르는 실수

이 글은 IEC 60601 의료 전력 공학 시리즈의 일부입니다.

→ 관련 가이드:
“의료용 전원 공급 장치 고장: 원인, IEC 60601 위험 및 엔지니어링 솔루션”

→ 관련 가이드:
“BF와 CF 의료기기 누설 전류 요구사항”

2×MOPP는 무슨 뜻인가요?

MOPP는 다음을 의미합니다.

환자 보호 수단

IEC 60601-1에 따라 MOPP는 환자를 감전으로부터 보호하기 위해 사용되는 절연 및 전기적 격리 조치를 정의합니다.

1×MOPP

환자 보호를 위한 단일 수준의 보호 장치를 제공합니다.

2×MOPP

두 개의 독립적인 환자 보호층 또는 동등한 안전 성능을 갖춘 하나의 강화 보호 시스템을 제공합니다.

핵심 개념은 단순히 "단열재를 더 두껍게 하는 것"이 ​​아닙니다.

진정한 요구 사항은 다음과 같습니다.

보호 장치 중 하나가 실패하더라도, 두 번째 보호 장치가 독립적으로 환자를 보호해야 합니다.

이것이 바로 2×MOPP가 일반적으로 요구하는 이유입니다.

• 강화 변압기 절연
• 더 큰 연면거리
• 더 넓은 간격
• 더 높은 고전압 내성
• 낮은 누설 전류
• 더욱 엄격한 재료 선정 기준

의료기기에 2배 MOPP 보호가 필요한 이유는 무엇일까요?

소비자 가전제품과 달리 의료기기는 환자와 직접적인 전도성 접촉을 형성할 수 있습니다.

아주 작은 누전이라도 다음과 같은 안전 위험을 초래할 수 있습니다.

• ECG 시스템
• 환자 모니터
• 초음파 장비
• 주입 펌프
• 송풍기
• 재활 장치
• 홈 헬스케어 장비

따라서 IEC 60601은 다음과 같은 요소들 사이에 강화된 절연을 요구합니다:

• AC 메인 입력
• 환자가 접근 가능한 회로

2배 MOPP 보호대는 다음과 같은 상황에서도 환자의 안전을 보장합니다:

• 단일 결함 조건
• 일시적인 급증
• 절연체 노화
• 장시간 작동

실제 OEM 문제: 부적절한 절연으로 인한 IEC 60601 인증 실패

휴대용 환자 모니터링 장비 제조업체는 제품 개발 초기 단계에서 다음과 같은 이점을 제공하는 소형 상용 어댑터를 선택했습니다.

• 안정된 전압 출력
• 허용 가능한 EMC 동작
• 저렴한 비용으로
• 소형 기계적 크기

시제품이 통과했습니다.

• 기능 테스트
• 소프트웨어 검증
• 초기 EMC 사전 테스트

하지만 공식적인 IEC 60601 인증 과정에서 해당 장치는 반복적으로 인증 기준을 충족하지 못했습니다.

• 누설 전류 테스트
• 고전압 절연 테스트
• 환자 안전 평가

근본적인 원인은 어댑터의 절연 구조에 있는 것으로 밝혀졌습니다.

기존 어댑터에는 다음과 같은 기능이 부족했습니다.

• 강화된 2×MOPP 절연
• 충분한 연면거리 및 이음매 간격
• 의료용 등급 변압기 절연재
• 저누설 EMI 필터 최적화

취안강 엔지니어링 솔루션

전체 시스템 재설계를 피하기 위해 OEM은 기존 어댑터를 Quankang의 IEC 60601 인증 의료용 전원 솔루션으로 교체했습니다. 이 솔루션은 다음과 같은 특징을 갖습니다.

• 강화된 2×MOPP 절연
• 최적화된 저누설 EMI 필터링
• 제어된 공통 모드 전류
• 의료용 등급 변압기 절연재
• 연면거리 및 간격 개선

시스템 수준 최적화 후, 제품은 다음 기준을 성공적으로 통과했습니다.

• 누설 전류 테스트
• 고전압 검증
• IEC 60601 안전 인증

재설계 비용과 인증 지연을 크게 줄이는 동시에.

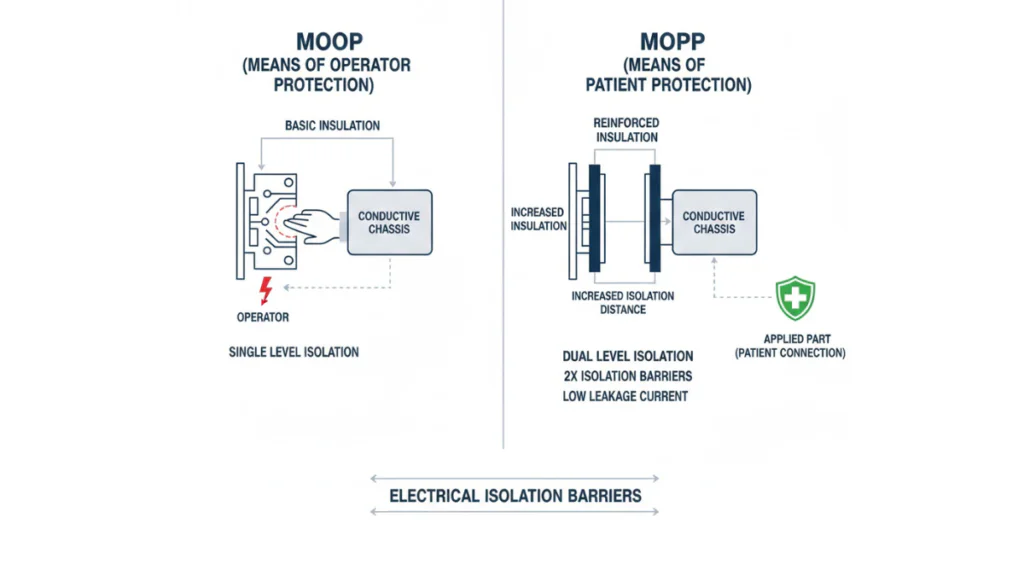

MOOP와 MOPP의 차이점

IEC 60601은 두 가지 서로 다른 보호 개념을 정의합니다.

환자 보호 요건은 환자가 다음과 같은 상황에 처할 수 있기 때문에 훨씬 더 엄격합니다.

• 신체적으로 취약한
• 장비에 전기적으로 연결됨
• 전도성 경로에 노출됨

결과적으로 MOPP는 다음을 요구합니다.

• 더 강력한 절연
• 낮은 누설 전류
• 강화 격리 구조

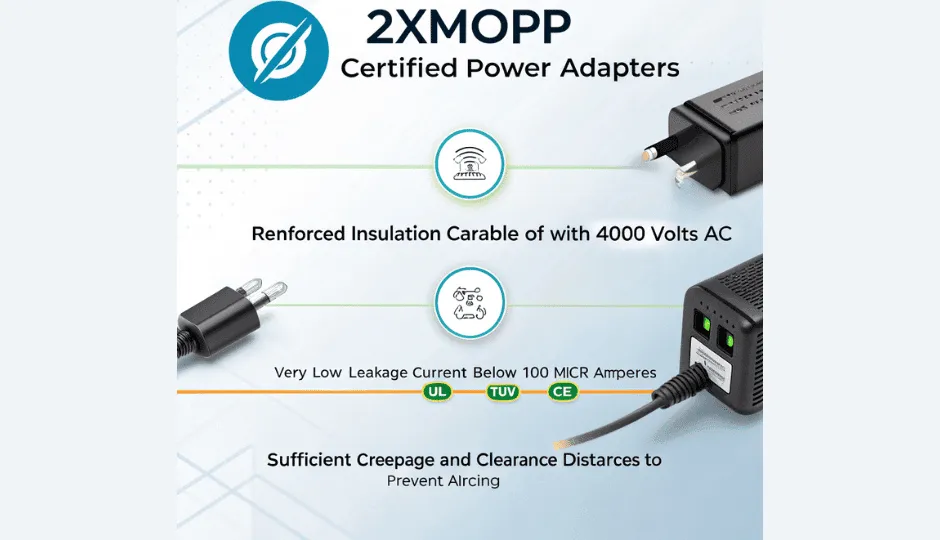

1×MOPP와 2×MOPP의 차이점

2×MOPP 시스템은 일반적으로 다음을 필요로 합니다.

• 강화된 단열재
• 더 큰 연면거리
• 더 넓은 간격
• 더 높은 절연 전압
• 변압기 구조 설계를 더욱 엄격하게 개선했습니다.

많은 환자 연결 애플리케이션의 경우 2×MOPP는 선택 사항이 아니라 필수 사항입니다.

2×MOPP가 필요한 일반적인 의료 기기

2×MOPP 의료용 전원 시스템은 일반적으로 다음과 같은 곳에서 필요합니다.

• ECG 시스템
• 환자 모니터
• 휴대용 초음파 장비
• 주입 펌프
• 송풍기
• 재활 장치
• 수면 치료 시스템
• 홈 헬스케어 장비

이러한 애플리케이션에는 다음 두 가지가 모두 필요합니다.

• 낮은 누설 전류
• 환자 격리 강화

2×MOPP 연면거리 및 여유공간 요구사항

2×MOPP 구현에서 가장 중요한 측면 중 하나는 절연재 간격입니다.

일반적인 의료기기 설계에는 훨씬 더 큰 크기가 필요합니다.

• 연면 거리
• 틈새 간격

가전제품보다 더.

예 :

• PCB 간격은 작동 전압 및 절연 종류에 따라 약 8mm 이상이 필요할 수 있습니다.
• 절연 구조는 일반적으로 AC 4000V에 달하는 고전압 고전압 시험을 견뎌야 합니다.

이는 단순히 절연 페인트를 칠하는 것만으로는 얻을 수 없습니다.

물리적 배치 자체가 충분한 안전거리를 확보해야 합니다.

→ 관련 자료:
“IEC 60601 전원 공급 장치의 연면 거리 및 절연 거리”

2×MOPP가 누설 전류에 영향을 미치는 이유는 무엇일까요?

누설 전류는 의료용 전기 시스템에서 가장 중요한 매개변수 중 하나입니다.

부실한 격리 구조는 다음과 같은 문제를 야기할 수 있습니다:

• 공통 모드 전류
• 기생 결합
• 환자 누출 전류

이는 특히 다음과 같은 경우에 중요해집니다.

• BF 장치
• CF 장치
• ECG 시스템
• 이미징 시스템

의료용 전력 시스템은 다음 사항들의 균형을 신중하게 맞춰야 합니다:

• EMC 억제
• 낮은 누설 전류
• 강화 격리

고품질 의료용 전원 공급 장치는 다음과 같은 경로를 통해 누설 전류를 줄입니다.

• 강화 변압기 절연
• 제어된 기생 용량
• 최적화된 EMI 필터 설계
• 안정적인 접지 아키텍처

일반적인 의료용 누출 전류 목표에는 다음이 포함될 수 있습니다.

CF 응용 분야는 환자 시뮬레이션 테스트 중에 극히 작은 누설 전류가 요구되기 때문에 특히 어렵습니다.

→ 관련 자료:
의료기기의 누설 전류를 줄이는 방법

→ 관련 자료:
“BF와 CF 의료기기 누설 전류 요구사항”

공학적 절충점: EMC와 누설 전류

의료용 전력 설계에서 가장 어려운 엔지니어링 과제 중 하나는 균형을 맞추는 것입니다.

• EMC 성능
• 낮은 누설 전류

예 :

Y-커패시터 값을 증가시키면 EMI 억제 성능은 향상되지만 누설 전류는 동시에 증가할 수 있습니다.

누설 전류를 지나치게 줄이면 상황이 악화될 수 있습니다.

• 전도 배출
• 방사된 EMI
• 시스템 노이즈 안정성

이러한 상충 관계는 특히 다음과 같은 경우에 중요해집니다.

• ECG 시스템
• 무선 모니터링 장치
• 휴대용 의료 장비
• 소형 팬리스 시스템

진정한 의료용 등급의 ​​전력 아키텍처는 단순히 개별 테스트를 통과하는 것이 아니라 시스템 수준의 최적화를 필요로 합니다.

→ 관련 자료:
“IEC 60601 EMC 테스트 관련 문제점 및 해결책”

→ 관련 자료:
"의료용 전원 공급 장치 EMI 문제 해결 가이드"

일반 산업용 어댑터와 2×MOPP 의료용 어댑터 비교

IEC 60601 인증 실패의 상당수는 의료 기기에 상용 전력 시스템을 사용하는 데서 비롯됩니다.

상용 어댑터가 의료 인증을 받지 못하는 경우가 많은 이유는 무엇일까요?

상용 어댑터는 일반적으로 다음과 같은 용도에 최적화되어 있습니다.

• 저렴한 비용으로
• 컴팩트 사이즈
• 소비자 EMC 요구사항

보다는 :

• 환자 보호
• 초저 누설 전류
• 강화된 의료 격리
• 장기적인 의학적 신뢰성

결과적으로 시중에서 판매되는 어댑터는 자주 고장납니다.

• 누설 전류 테스트
• 고전압 테스트
• IEC 60601 인증
• EMC 안정성 검증

2×MOPP 의료용 전원 공급 장치 선택 방법

의료용 전원 공급 장치를 선택할 때는 단순히 "IEC 60601 규격 준수" 표시가 있는지 확인하는 것 이상의 사항을 고려해야 합니다. OEM 엔지니어는 해당 전원 공급 장치가 적용 분야의 전기 안전 요구 사항과 제품 수명 주기의 장기적인 요구 사항을 모두 충족하는지 확인해야 합니다.

전력 솔루션을 선택하기 전에 다음 사항을 고려하십시오.

제조업체는 개발 초기 단계에서 이러한 요소들을 평가함으로써 인증 위험을 줄이고 프로젝트 후반에 발생하는 비용이 많이 드는 재설계를 방지할 수 있습니다.

Quankang Medical Power Supplies는 2×MOPP를 어떻게 구현하는가

Quankang 의료용 전력 솔루션은 IEC 60601 환자 보호 요구 사항을 충족하도록 특별히 설계되었습니다.

주요 기능은 다음과 같습니다 :

강화 변압기 절연

개선 사항:

• 고전압 신뢰성
• 누설 전류 안정성
• 장기 절연 신뢰성

최적화된 연면거리 및 간극 설계

지원

• 환자 격리 강화
• 일시적 내성 능력
• 의료 안전 규정 준수

저누설 EMI 필터 설계

잔액:

• EMC 억제
• 낮은 환자 누설 전류

제어된 공통 모드 전류

개선 사항:

• ECG 신호 무결성
• 영상 시스템 안정성
• 환자 연계 신뢰성

의료 등급 신뢰성 검증

Quankang 의료용 어댑터는 다음과 같은 과정을 거칩니다.

• 고전압 테스트
• 누설 전류 테스트
• EMC 검증
• 열 검증
• 장기간 신뢰성 테스트

이는 의료기기 OEM 제조업체의 인증 재설계 위험을 줄이는 데 도움이 됩니다.

2×MOPP 설계 시 OEM이 흔히 저지르는 실수

초기 개발 단계에서 상용 어댑터 사용

이로 인해 인증 후기 단계에서 실패하는 경우가 많습니다.

EMC 및 누설 상호 작용을 무시함

이러한 매개변수들은 서로 밀접하게 연관되어 있습니다.

격리 간격을 과소평가함

콤팩트한 레이아웃은 의도치 않게 안전 여유를 줄일 수 있습니다.

배터리 테스트만으로 충분하다고 가정할 경우

교류 전원 작동 중에는 누설 전류의 거동이 크게 변하는 경우가 많습니다.

의료 전력 아키텍처 결정 지연

후기 단계의 재설계는 비용과 시간이 많이 소요됩니다.

2×MOPP 의료용 전력 시스템에 대한 엔지니어링 지원

의료기기 OEM 제조업체들은 다음과 같은 문제에 자주 직면합니다.

• 누설 전류 고장
• 고전압 테스트 문제
• EMC와 절연 사이의 절충점
• BF/CF 환자 보호
• 컴팩트한 PCB 간격
• IEC 60601 인증 지연

콴캉 엔지니어링 팀은 의료기기 제조업체를 다음과 같이 지원합니다.

• IEC 60601 규격 준수 의료용 전원 공급 장치
• 강화형 2×MOPP 의료용 어댑터
• 누설 전류가 적은 AC-DC 전력 시스템
• EMC 최적화 지원
• 열 및 절연 공학
• OEM 및 ODM 의료 전력 협력

심전도 시스템, 휴대용 모니터, 초음파 장치, 주입 펌프 또는 가정용 의료 장비를 개발하든 관계없이 올바른 의료용 전력 아키텍처를 선택하는 것은 환자 안전과 인증 성공에 필수적입니다.

2×MOPP 절연 또는 의료용 전원 공급 장치 선택과 관련된 기술 상담이 필요하시면 당사 엔지니어링 팀 에 문의하십시오.

FAQ

2×MOPP는 무슨 뜻인가요?

2×MOPP는 IEC 60601에 정의된 두 가지 독립적인 환자 보호 수준을 의미합니다.

2×MOPP가 중요한 이유는 무엇인가요?

이 제품은 위험한 전류로부터 환자를 보호하고 IEC 60601 인증을 지원합니다.

MOOP와 MOPP의 차이점은 무엇인가요?

MOOP는 운영자를 보호합니다. MOPP는 환자를 위한 더욱 엄격한 보호 기능을 제공합니다.

모든 의료기기에 2×MOPP가 필요한가요?

모든 기기가 그런 것은 아니지만, 많은 환자 연결형 의료 시스템은 강화된 격리가 필요합니다.

시중에서 판매되는 어댑터가 의료 테스트를 통과하지 못하는 이유는 무엇일까요?

일반적으로 시중에서 판매되는 어댑터는 강화된 절연 기능과 의료용 저누설 구조가 부족합니다.
